產品名稱 : 渦電流式燒入品質檢測裝置

MFT-1000A

以非破壞方式來判定燒作品質及異材判別

本裝置是用非破壞非接觸的方式,來判定加工品的品質及異材判別。因為均值是由應用程式軟體自動算出,故任何人都能夠簡單使用。另外,也能使用外部輸出入與PLC連動,因此也適用於在in-line的使用。

特徵
  • 以非破壞非接觸方式來檢查,可作全數檢查。
  • 可高速檢測,1檢測只要0.5秒。
  • 不受水、油等等之影響,in-line的導入較容易。
  • 自動算出閾值,任何人都能夠簡單使用。
  • 最大可組合16種測量條件並同時檢測。
  • 測量的Data會記憶在裝置內部的記憶卡,將測量履歷以圖表顯示。另外,也可以使用SD卡等記憶媒體將Data取出。
其他Lineup

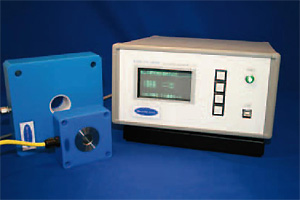

MFT-210

此型號之判定功能非內藏。輸出為類比電壓( ±10V )。測量條件為,可記憶63種樣式,可由外部輸入來切換。另外,只要使用選項的 Windows 用應用程式,就可進行判定。
規格
型號MFT-1000AMFT-210
類比輸出 2 c hRange±10V 2 c hRange±10V
I/0輸入 10點 Photocoupler 9點 Photocoupler
輸出 8點relay輸出 8點relay輸出
周波數 可變
低周波 20Hz ~ 1.59 kHz
高周波 200Hz~15.9 kHz
可變 20Hz~1.59 kHzz
位相 可變 0 deg~90deg 可變 0 deg~90deg
Gain 可變 0 dB~30dB 6 dB Step 可變 0 dB~30dB 6 dB Step
A/D converter 14bit ±10V、±5V 14bit ±10V、±5V
D/A converter 14bit ±5V 14bit ±5V
Menory Backup EEPROM 設定條件255件x16種樣式 EEPROM 設定條件63件
通信機能 USB1.1 USB1.1
Display 8.4inch touch panel
記憶媒體 SD卡、microSDd卡
電源電壓 AC100V 50/60Hz AC100V 50/60Hz
消費電力 60W 30W
使用周圍溫度 +10oC~+40oC +10oC~+40oC
使用周圍濕度 0~80%RH (沒有冷凝現象) 0~80%RH (沒有冷凝現象)
外型尺寸 199x370x350 (高x寬x深度) 139x260x280 (高x寬x深度)
