產品名稱 : 渦電流式攻牙未加工檢查器

NT-2

完全防止螺牙孔未加品流出!

此檢查機是以渦電流來檢查螺牙孔未加工的檢查機。
只需置入探棒式 Sensor 即能迅速判別加工 / 未加工、再輸出 OK / NG 訊號。
操作簡單、設計完備,並可組裝在現有設備上使用。

與以往的檢查機比較
  • Fiber Sensor / 圖像檢查
    若使用 Fiber Sensor 來檢測螺孔是否未加工,會因為水或油而造成誤判。因此,必須要先洗淨和去油脂。圖像檢查也是一樣。
    採用NT-2的話,則完全不受水、油的影響,也不會有誤判的問題,諸如加工工程後那樣嚴峻的環境下仍可使用。
  • 機械式自動螺絲檢查機
    使用Actuator,實際放入螺絲以轉矩監控來執行螺絲檢查。在置入螺絲時會產生使螺孔有傷痕的問題。
    採用NT-2,探棒 Sensor 並不會接觸到螺孔,故也不會造成螺孔的傷痕
  • 目視檢查
    若採用目視檢查,則可能會有漏看問題
    採用NT-2,就能確實檢測螺孔是否未加工,防止未加工品流出
檢查方法簡單

proimages/NT-2示意圖.jpg

將探棒Sensor插入螺孔中,從外部給予開始訊號。
在0.5秒內可輸出 OK / NG 訊號。

歸零功能

可以用主機的操作鍵,或是以外部信號來將主機的測量值歸零。
也可以瞬時校正測量值的變動。


標準值的設定方式簡單

只要準備OK品,插入探棒Sensor,在按下按鍵、記憶正常品數值。

proimages/NT-2_OK_NG設定.jpg

可對應的材質

可以測量鐵、鋁、銅等導電性金屬,不論有沒有磁性。

適用於各種產業界

汽車與雙輪車產業

汽缸蓋或汽缸等鑄造品;凸輪軸、機軸等鍛造品以及其他各種PRESS成形品等,都有實績。

家電、電子機械產業

筆電用框體、硬碟框體、液晶電視組裝架等。

在其他事務機器、醫療機器、建築機械、建材業界等也有實績。

本機規格
型號 NT-2
I / O 2點Photo coupler 輸入,Start、zero 調整訊號
Transistor Open Collector 輸出 3點 OK、NG、Zero 完成調整
顯示部 5個顯示字元 -2000~+2000
自動歸零功能 可由按鍵操作、I/O執行
教導功能 操作鍵記憶OK數據、可變更的容許量(± 1~1000)
電源電壓 DC24V 50/60 Hz
消耗電力 最大 18W
使用周圍環境 溫度 0oC ~ 40o (無冷凝現象)
濕度 0~80%RH
外型尺寸 126 x 29.6 x 86 (寬 X 高 X 深) 含安裝架
重量 300g

proimages/NT-2尺寸.jpg

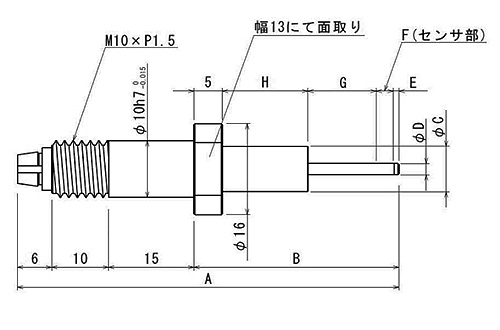

Probe Sensor
型式M徑ABCDEFGH
NTS-03-03 M3 67 36 8 2 1 3 12 15
NTS-04-03 M4 67 36 8 2.5 1 3 12 15
NTS-05-06 M5 75 44 8 3 2.5 6 22 8.5
NTS-06-10 M6 75 44 8 4 2.5 10 18 8.5
NTS-08-10 M8 75 44 8 5 2.5 10 18 8.5
NTS-10-10 M10 75 44 10 7 2.5 10 22 4.5
NTS-12-10 M12 75 44 12 9 2.5 10 22 4.5
Lineups

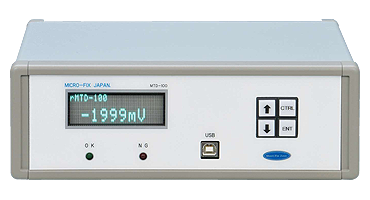

MTD-100 / MTD-100L

內徑不量、有效長度不足、毛邊、鑄巢等不良品檢測,可交由更高精度的MTD-100。最大可以連接16個Probe sensor。(MTD-100L為單軸使用)

透過USB線材可以與控制電腦做連結,做測試資料的紀錄、標準值的設定、設定值的備份執行。
詳情請直接來電連絡。
